木模板·鋼背楞支撐體系各結構部件介紹

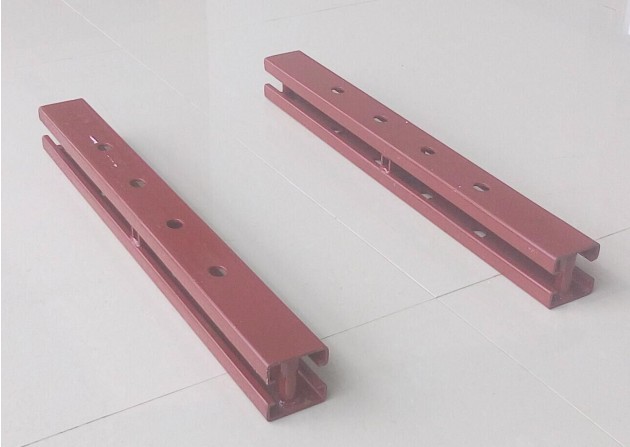

天建·鋼背楞支撐體系各結構部件介紹一、鋼背楞墻體橫杠A規格：由兩根60mm×20mm內卷邊 C型冷彎型鋼組裝而成，壁厚2.75mm 每延米重4.2Kg。Ｂ作用：用于剪力墻橫向加固。Ｃ優點：加大了與剪力墻模板豎向龍骨的受力面，克服自然漲?，F(xiàn)象，規格統一，側面有連接定位用圓孔，連接組裝方便，且重量輕、便于操作，提高工人安裝效率。Ｄ產品尺寸：600mm 900mm 1200mm 1500mm 1800mm 2100mm 2400 mm 2700mm 3000mm 3300mm等二、鋼背楞支撐體系-陰角L杠A組成：又叫陰角加固件，由兩根短橫杠焊接組成，角度為90°。B作用：替代鋼管，用于剪力墻陰角處的水平方向加固。C優點：預制９０°角度，保證剪力墻的制作質量，與橫杠搭配使用，快速連接，而且操作簡單。D同產品對比：相對比LB型陰角鎖具，安拆更快捷，適用于短肢剪力墻。E規格：L600mm－800mm、L800mm－800mm、L800mm－1000mm、L800mm-1200mm等三、鋼背楞支撐體系-陰角鎖具A組成：又叫陰角鎖具，由兩根U型橫杠焊接組成，角度為90°。B作用：替代鋼管，用于剪力墻陰角處的水平方向加固。C優點：預制９０°角，保證剪力墻的制作質量，與橫杠搭配使用操作簡單。D同產品對比：相對比LA型陰角鎖具，陰角加固更牢靠，配合橫杠卡住陰角木方，陰角澆筑效果更理想。E規格：L400mm－450mm四、鋼背楞支撐體系-分體式陽角鎖具A組成：由兩根90°角鐵焊接在兩個預制的C型鎖具上，用兩根插銷把陽角鎖具伐在橫杠上即可。B作用：用于剪力墻陽角的加固。C：優點：采取加固絲桿穿過陽角預制孔位，一步快捷陽角加固，陽角絲桿對拉，保證了陽角的90°角。五、鋼背楞支撐體系-橫杠（主龍骨）連接鎖具A組成：由一根U型直杠和兩個鎖銷組成。B作用：與橫杠定位孔配合，快速連接橫杠，保證橫杠不被兩頭拉力拉開，還可以通過定位孔的位置調節橫杠的長短。C優點：能保證連接點的整體性，避免出現漲?，F(xiàn)象，保證工程質量。D同產品對比：相對比連接鎖具A型，操作快捷，減輕重量與造價，通用性高。六、鋼背楞支撐體系-洞口鎖具A組成：由短橫杠和兩個勾頭螺栓組成。B作用：用于剪力墻洞口模板加固。C優點：用兩個勾頭螺栓，勾住橫杠上面的定位孔，快速將短橫杠拉緊，通過松緊螺栓可調整洞口垂直度。簡單牢固快速完成洞口模板加固。D規格：600～800mm 七、鋼背楞支撐體系-異型杠A組成：以上圖片為Z型杠。B作用：用于帶墻垛、帶角度剪力墻及防排煙等風井、門窗下掛梁一次澆筑模板加固。C優點：此類產品用于二次結構優化一次澆筑項目，難于用普通材料加固的墻體，簡單牢固快速完成模板加固，成型效果好。八、鋼背楞支撐體系-梁夾具A：組成：由可調節U型卡和絲桿組成。B：作用：用于梁體加固。C：優點：可以有效控制梁底及下掛梁開裂、偏移、漲模、梁墻結合處變形等現象。D：規格：800mm以下通用、根據項目實際要求定制。九、鋼背楞支撐體系-斜支撐A：組成：由可調節斜支撐和2.4m橫杠組成。B：作用：用于墻體垂直度調整。C：優點：通過絲桿的調節，可以拉，可以頂，更好地控制剪力墻的垂直度。D：規格：2.1m可調節斜杠，2.4m橫杠。十、鋼背楞支撐體系-鋼樓梯A：組成：由槽鋼50x100,30x50x30（高）方鋼和鋼板組成的踏步,吊鉤Φ20三部分組成。B：作用：用于樓梯模板預制。C：優點：便于施工，便于控制質量，不易發生偏差和樓梯高度不同，混凝土成型效果好。D：規格：根據項目樓梯定制。十一、鋼背楞支撐體系-頂板支撐A：規格：由50X50鋼包木壁厚1.8mm。B：作用：用于頂板加固支撐。C：優點：標準定尺，輕便耐用，施工優越于木方，通常用于頂板次龍骨和剪力墻模板次龍骨施工，混凝土成型效果好。D：產品尺寸：1.5m、2.7m、3.0m等。
